以ULVAC为主导的薄膜沉积技术近年取得突破性进展，大幅加速压电薄膜产业化进程。以PZT为代表的薄膜压电材料表现尤为突出，其突出的压电性能（e31≥-15 C/m²，d31≥200 pC/N）可提供强驱动力与形变能力，在执行器领域优势显著。其代表应用器件有PMUT超声换能器、微扬声器、微镜、散热芯片等。

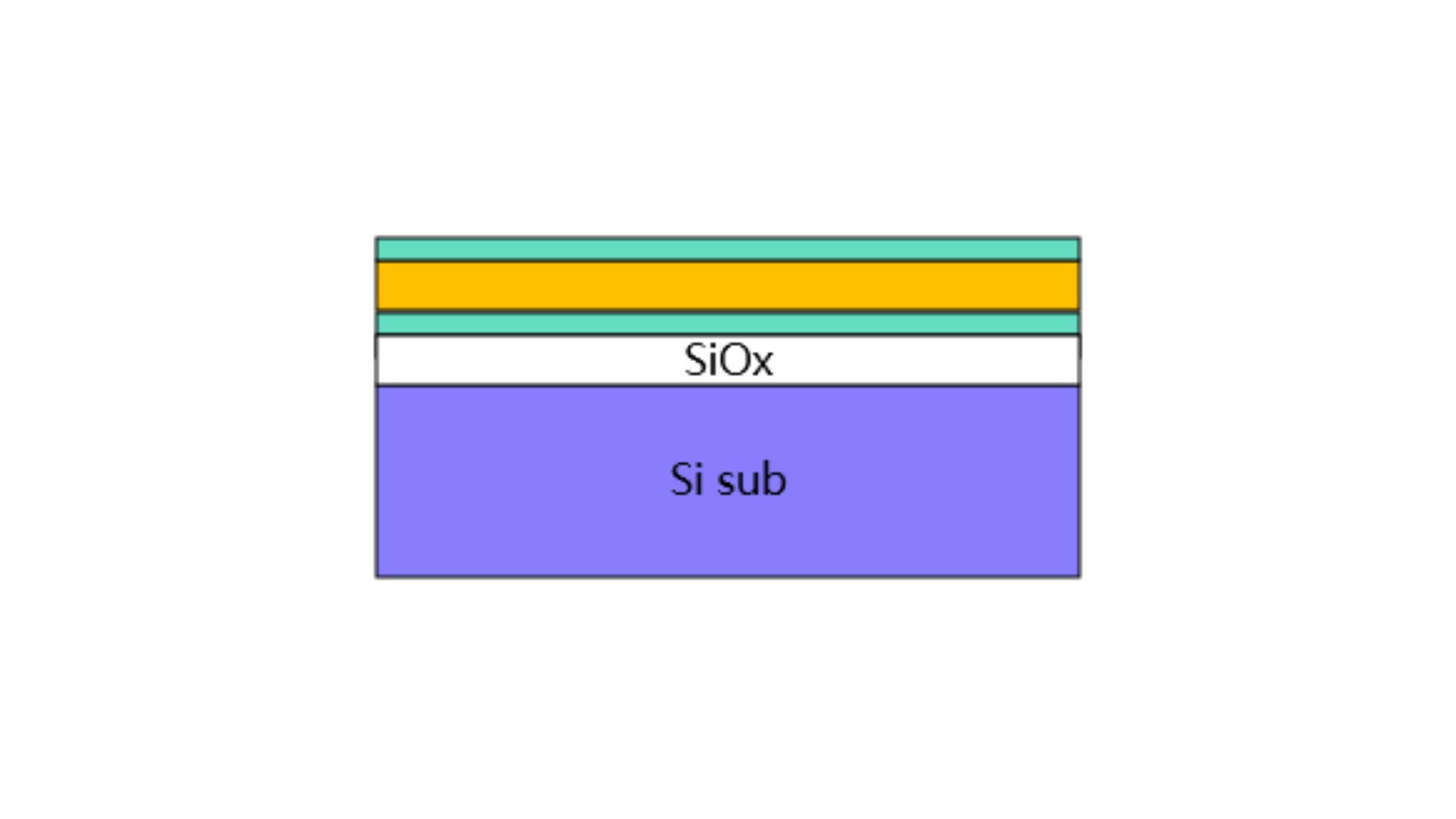

压电元件的形成
通过用贵金属电极夹持数μm的铁电体，形成压电元件。
工艺结构：TiOx/Pt/Buffer/PZT/Pt。
ULVAC 提供的溅射设备可稳定沉积世界最高水平的 PZT 溅射膜。（CMOS上成膜对应：PZT成膜温度 < 500°C）搭载多腔室，可成膜PZT full stack（上下电极+PZT）。
-
Model:SME-200

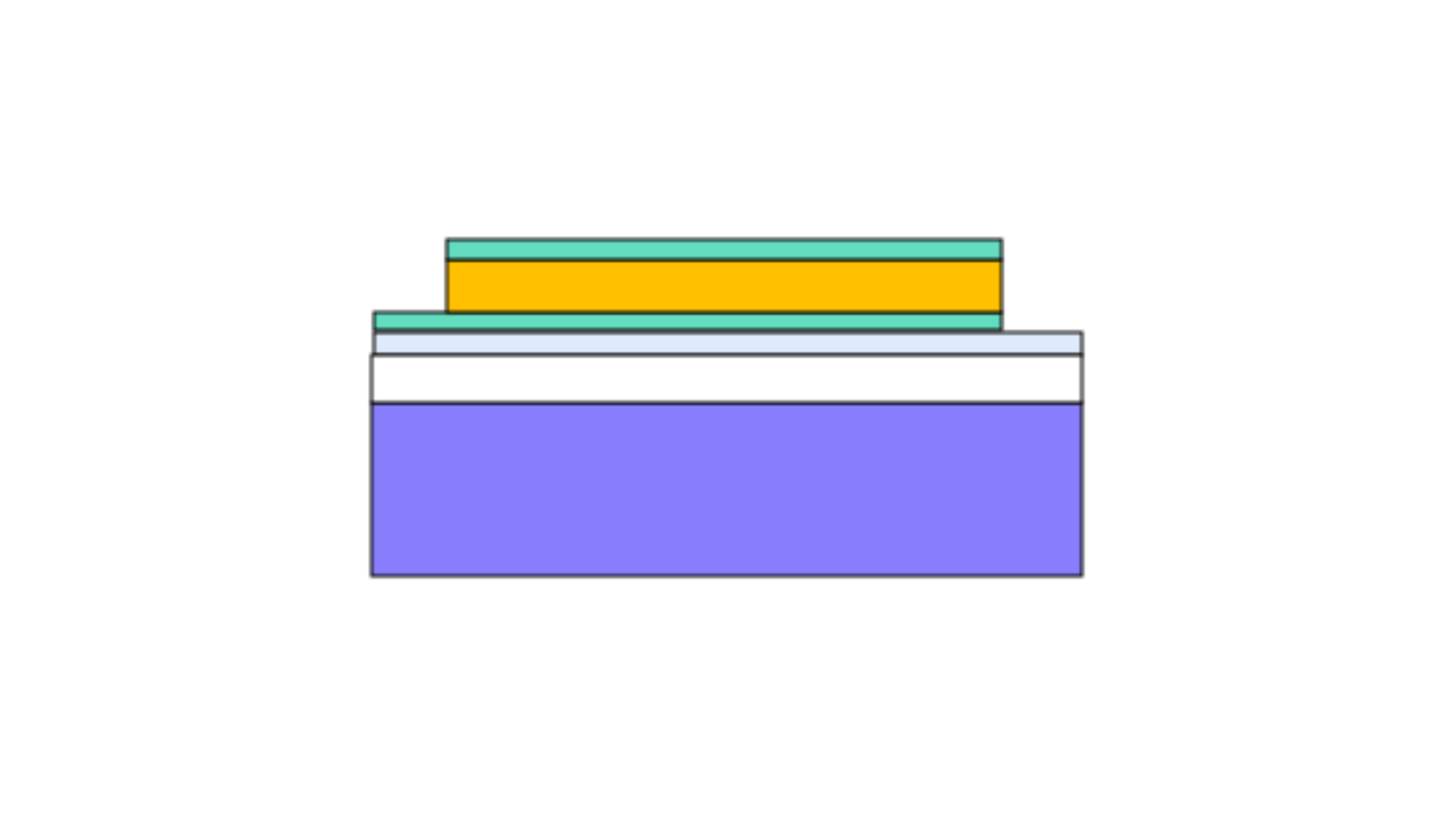

压电元件的图形化
通过干法刻蚀，将上下电极和PZT薄膜进行图形化。
ULVAC提供的刻蚀设备可实现高选择比，高稳定性Pt/PZT的刻蚀。
-
Model:uGmini-200E

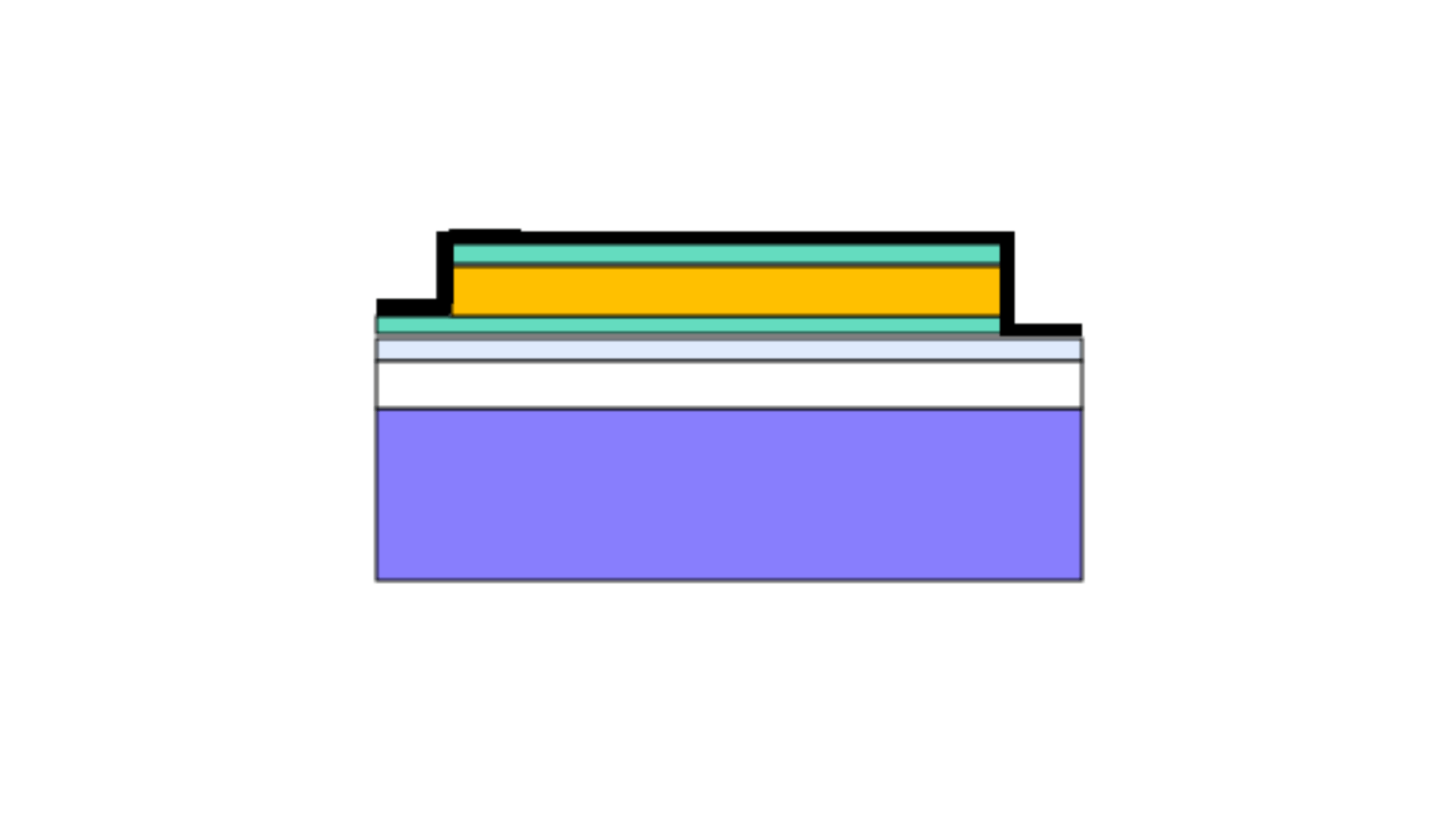

压电元件的保护膜形成
通常采用溅射法或者ALD设备沉积硬掩膜对表面结构进行保护。

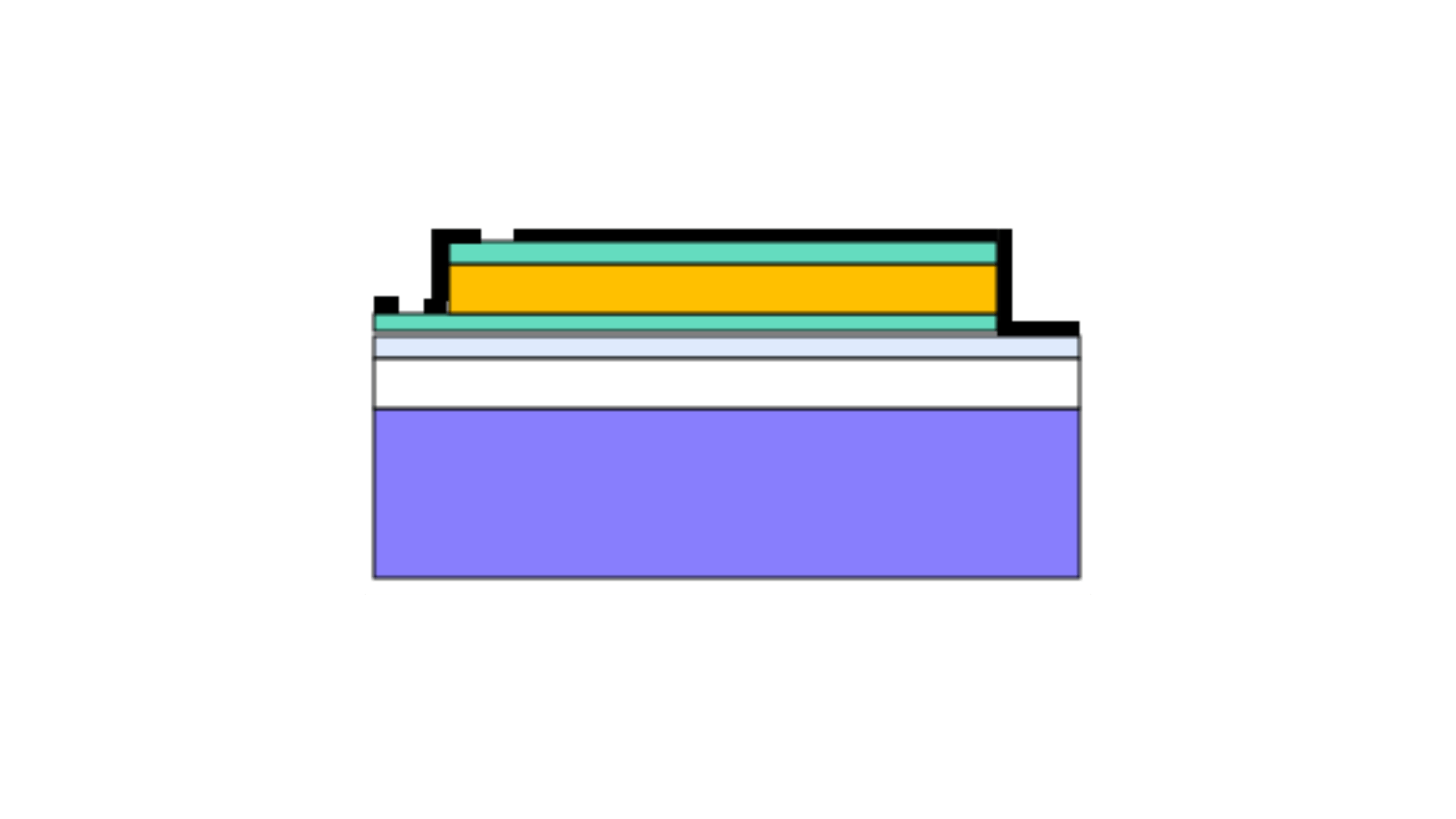

上下电极露出
采用干法刻蚀法将电极部分裸露。
ULVAC提供的刻蚀设备可实现高选择比的SiOx刻蚀。
-
Model:NE-550EX

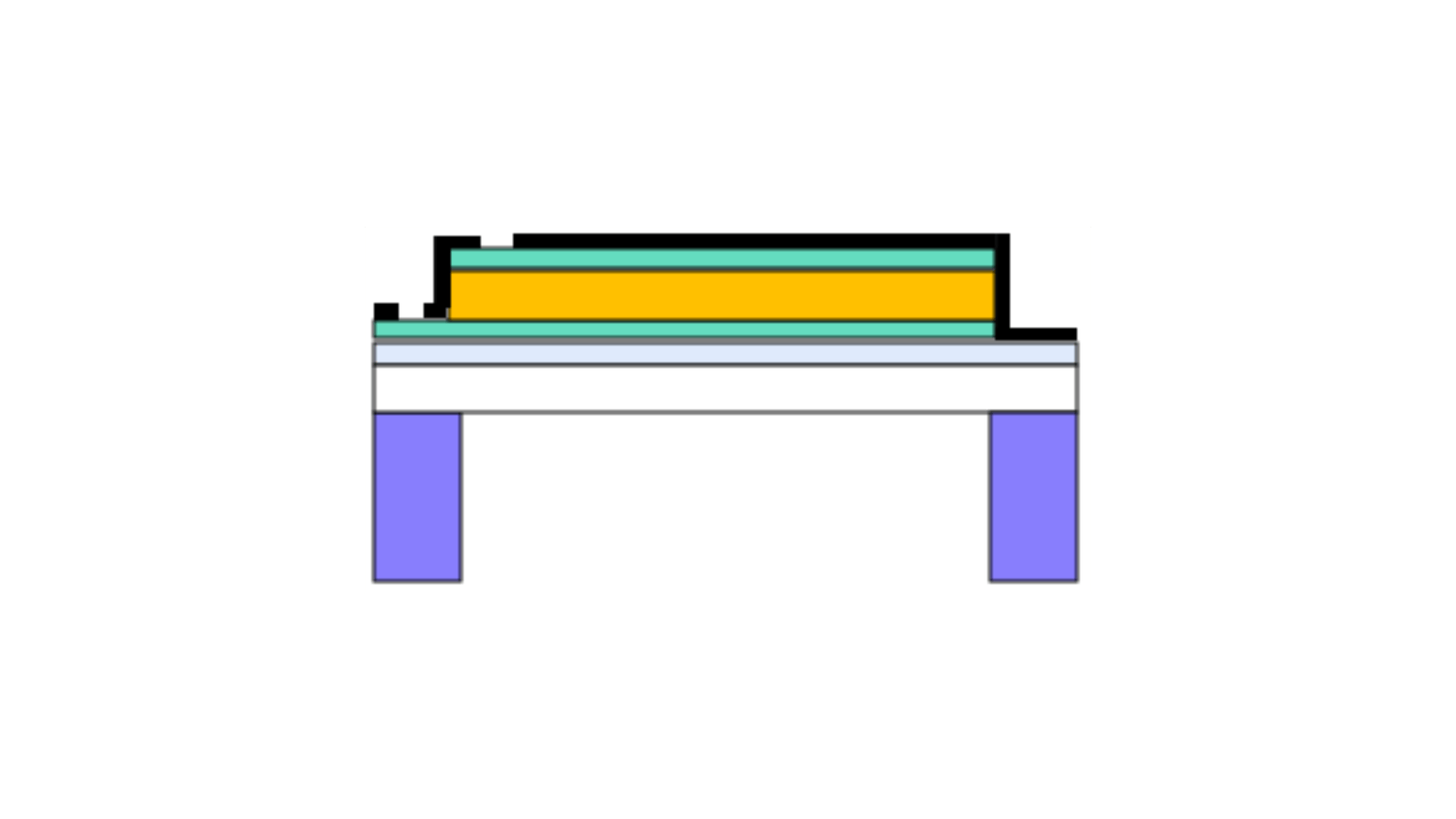

形成空腔，释放振动功能层。
背面深硅刻蚀释放空腔。
相关设备
工艺运用到的产品设备
溅射
-
Model:uGmni-300S
-
Model:SME
-
Model:SRH
-
Model:CS
刻蚀
-
Model:uGmni-300S
